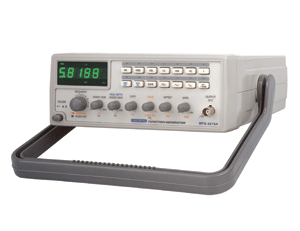

函数信号发生器

功能特点：

■ 频率范围： 0.3Hz~3MHz

■ 输出波形：正弦波、三角波、方波、 Ramp 、 TTL 和 CMOS 输出

■ 外部电压控制频率功能（ VCF ）

■ 正负工作周期可调

■ 可调式 DC offset 电位

■ 二段固定误衰减器（ -20dB × 2 ）以及可调式衰减器

■ B 型机带功率输出 4W ＜ 100KHz

技术参数

■主要规格

■ 频率范围： 0.3Hz~3MHz(7 段选择 )

■ 输出振幅： ≥ 10Vpp(50 Ω 负载时 )

■ 输出阻抗： 50 Ω± 10 ％

■ 衰减量： -20dB ± 1dB

■ 直流偏置： ＜ -5V~ ＞ 5V(50 Ω 负载时 )

■ 工作周期控制： 80 ％ :20 ％ :80% 到 1MHz 连续可调

■ 档位精度： ± 10 ％ +2Hz( 在 1.0 的位置 )

■ 正弦波

■ 失真度：≤ 1％，0.3Hz~200KHz THD ≤ 35dB 以下（最大到 1/10 基准）

■ 平坦度： ＜0.3dB,0.3Hz~300KHz; ＜0.5dB,300KHz~3MHz

■ 三角波

■ 线性：≥ 98 ％， 0.3Hz~100KHz; ≥ 95%,100KHz~3MHz

■ 方波

■ 对称性： ± 2 ％， 0.3Hz~100KHz

■ 上升 / 下降时间： ≤ 100nS 在最大输出时（ 50 Ω负载）

■ CMOS输出

■ 输出幅度： 4Vpp≥±1Vpp ~14.5Vpp ± 0.5Vpp 可调

■ 上升 / 下降时间： ≤ 120nS

■ TTL 输出

■ 输出幅度： ≥ 3Vpp

■ 扇出能力： 20TTL 负载

■ 上升 / 下降时间： ≤ 25nS

■ VCF 输入

■ 输入电压： 0V~10V ± 1V(100:1)

■ 输入阻抗： 10K Ω± 10%

■ 附件

■ 电源输入： AC115V,230V ± 10%,50/60Hz

■ 操作环境：在室内使用，高达海拔 2000m ，环境温度 0 ℃ ~40 ℃，相对湿度80％(最大),安装 等级：Ⅱ，污染程度：2

■ 储存温度和湿度： -10℃ ~70 ℃ ,70%( 最大 )

■ 外形尺寸： 251 （ W ） × 91(H) × 291(D)m/m

■ 重量：约 2.0kgs-MFG-8215A;2.1kgs-MFG-8216A;2.2kg-MFG-8219A
